爆炸图是解释零部件之间如何组合的一种直观方式。
传统技术出版物通常通过装配图、编号标注和引出线来说明零件关系。这种方式在很多场景下依然有效，但读者仍然需要根据二维图示，在脑中重新理解产品的三维结构。

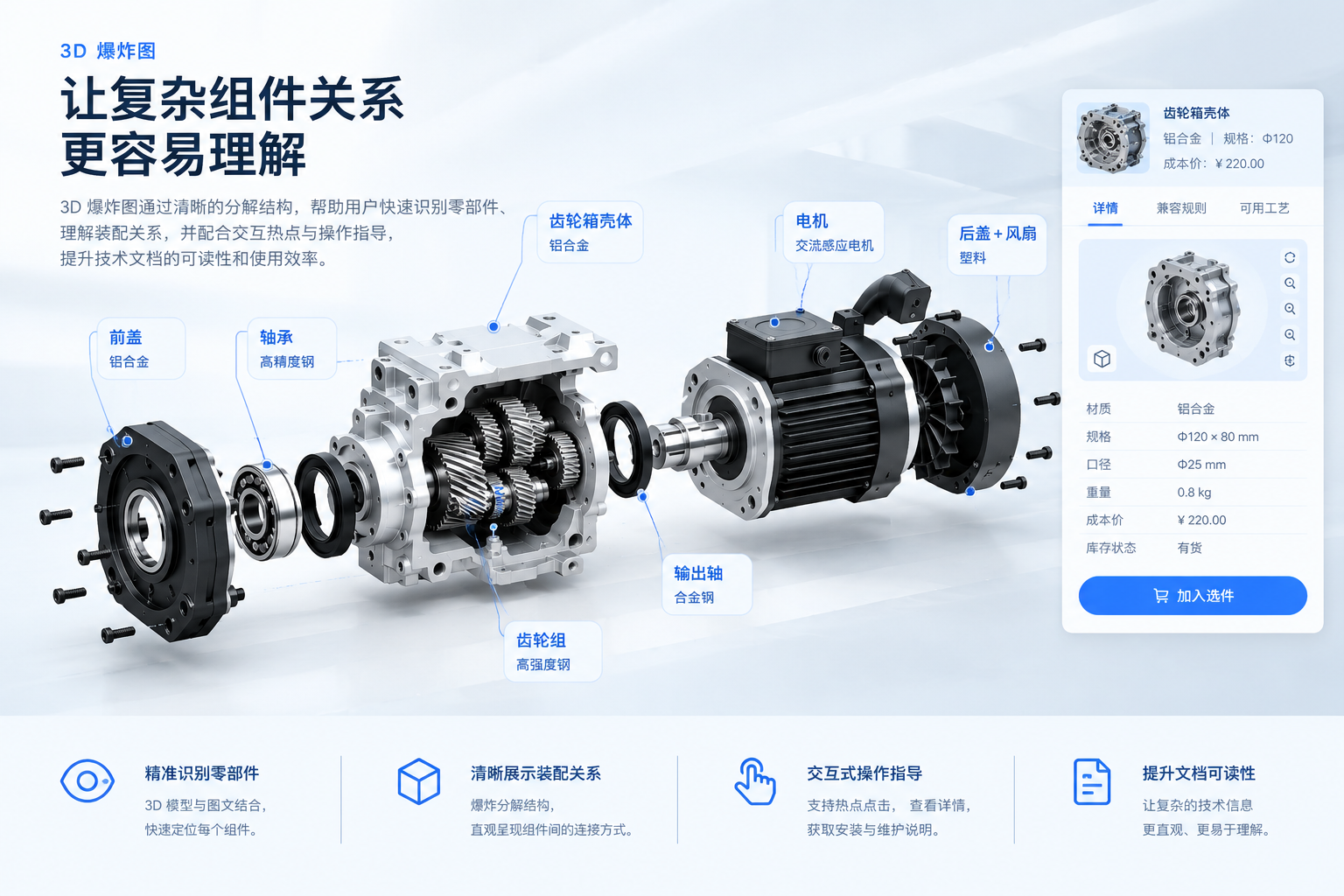

3D 爆炸图可以让这种空间关系更容易查看。零部件被适当分开，但仍然保留在整体结构中，用户可以在完整装配体、单个零部件和相关说明之间切换。
对于制造商来说，价值不只是让零件“散开”或让画面更有视觉效果，而是帮助用户理解一个部件是什么、位于哪里，以及它与产品其他部分有什么关系。
爆炸图能够解释什么？
一个有用的爆炸图应当帮助用户回答一些实际问题：
- 哪些零件属于同一个装配体？
- 每个部件在完整产品中位于哪里？
- 哪些部件相邻或相互连接？
- 需要识别、拆卸或安装的是哪个部件？
- 零件应当沿哪个方向移动？
- 分离后的零件如何重新组合成完整装配体？
这些问题本质上都与空间关系有关。因此，当单张静态图难以充分说明结构时，爆炸图可以成为 3D 技术文档中的实用组成部分。
静态爆炸图与交互式 3D 有什么区别？
静态爆炸图能够在一张图中展示完整的拆分关系。在纸质说明书、受控技术出版物、可下载 PDF，以及需要稳定参考资料的场景中，它依然有价值。
交互式 3D 则增加了其他查看方式。根据产品特点和项目范围，用户可以：
- 旋转装配体，从不同视角查看结构。
- 放大某个具体区域。
- 选择部件并查看其身份信息。
- 单独查看一组零件，同时保留整体结构背景。
- 在完整装配状态和爆炸状态之间切换。
- 打开与某个部件相关的产品信息或操作说明。
这并不意味着交互式 3D 会取代传统图纸。它提供的是另一种理解产品的方式，尤其适合那些很难仅凭单一视角还原空间关系的产品。
让爆炸图与部件识别结合
当爆炸图中的主要部件能够关联到相关信息时，它会更有用。
一种典型的交互路径是：
爆炸状态 → 选择部件 → 查看部件信息 → 返回完整装配体

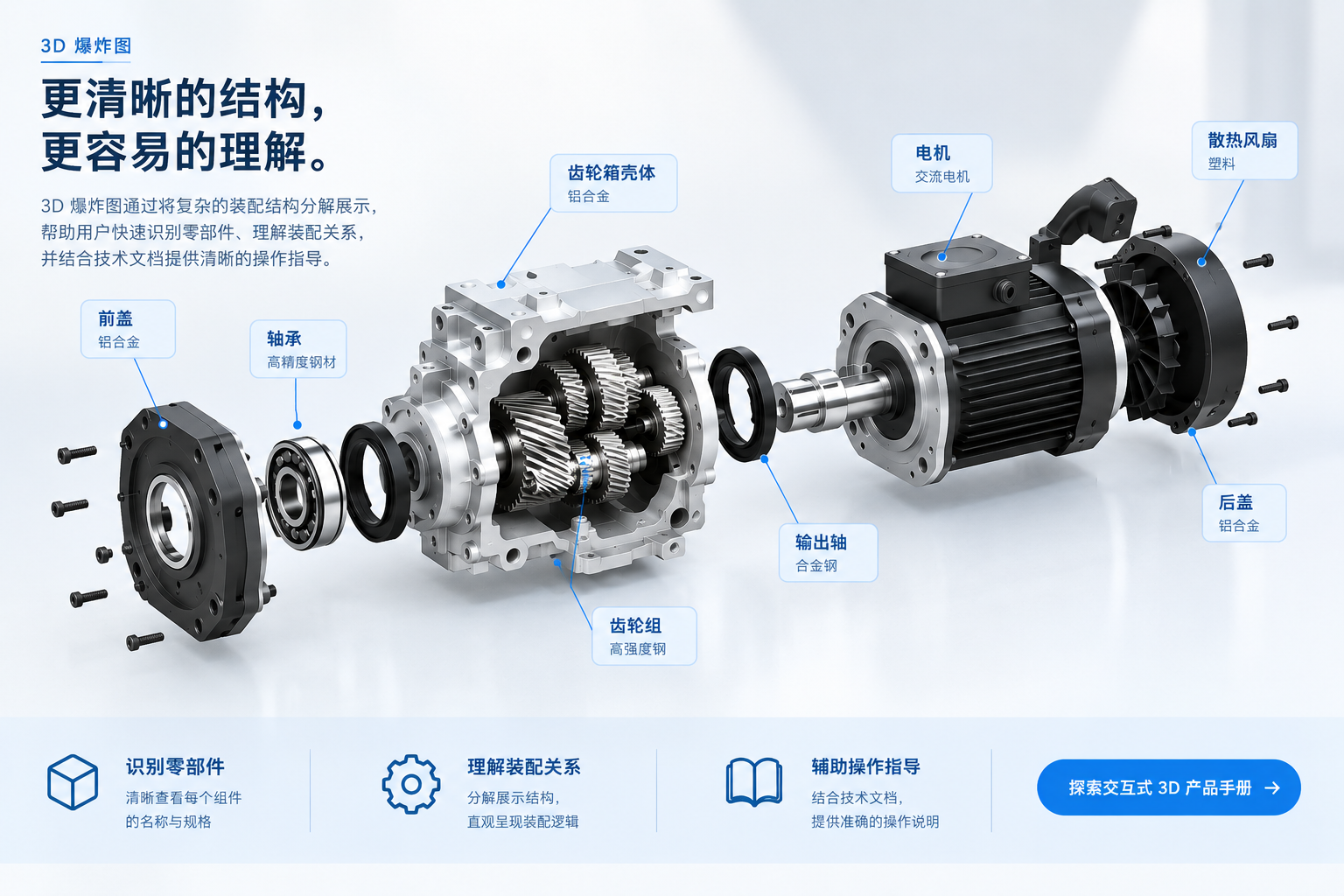

选中部件后，可以显示名称、描述、辅助图片、安装提示、安全提醒或相关文档。如果项目已有物料清单（BOM）或零件编号体系，也可以在数据和集成范围允许的前提下，将部件标注与对应编号关联起来。
图中规格、价格与库存为界面演示数据，仅用于说明零部件详情面板的展示方式，不代表任何实际产品参数或报价。
当多个部件外观相似，或者用户需要理解某个子组件与整体产品的关系时，这种方式尤其有帮助。用户可以在当前查看位置直接获得所需信息，而不必另外寻找一份参考资料。
将爆炸图用于 3D 装配说明和工作指导
爆炸图还可以成为 3D 装配说明和 3D 工作指导的一部分。与其把爆炸状态当作一张独立图片，不如将它连接到具体任务的操作顺序中。
例如：
第 1 步——识别装配区域
先展示完整产品，并突出与当前任务相关的区域。
第 2 步——显示部件关系
切换到合适的爆炸状态，让相关部件及其位置关系更容易辨认。
第 3 步——选择所需部件
显示部件名称，以及与该部件有关的细节或操作说明。
第 4 步——解释具体操作
通过受控动画、移动提示或预设产品状态来展示下一步。可视化内容应当与经过确认的操作说明一致，不应暗示未经验证的操作流程。
第 5 步——返回完整装配状态
重新展示部件在完整产品中的位置，让用户把单个操作与整体结构联系起来。
在这样的流程里，爆炸图不再只是视觉效果，而是帮助用户识别部件和理解操作的一环。
如何设计清晰的爆炸状态？
一个好的爆炸视图需要保留足够的空间关系，让用户仍然能够辨认原本的装配结构。分离距离太小，部件可能难以区分；分离得太远，又可能让用户失去对整体装配关系的理解。
设计时应重点考虑：
- 部件层级： 哪些部件属于子组件，以及各子组件如何构成整体。
- 分离距离： 让零件容易识别，但不把它们拆散到难以理解的程度。
- 移动方向： 保持一致、易读，并且符合装配逻辑。
- 镜头位置： 清楚展示相关连接关系，避免关键部件被遮挡。
- 标签与选择状态： 能够准确识别部件，同时不遮挡部件本身。
- 状态切换： 让用户可以清楚地在完整、爆炸和部件选中状态之间切换。
爆炸状态应当仍然是对真实产品结构的清晰表达。设计目标是帮助理解，而不是追求最大分离距离或更复杂的视觉效果。
什么时候并不需要爆炸图？
不是所有产品和说明任务都需要爆炸图。当产品结构简单、零件很少、装配关系已经十分直观，或者任务主要涉及文字、测量数据等不依赖空间交互的信息时，爆炸图可能不会带来明显帮助。
可以用一个实际问题来判断：
把这些零件分开后，用户是否会更容易理解或完成当前任务？
如果答案是否定的，那么清楚的二维图、照片、表格或文字说明可能更合适。只有当 3D 能够解决真实的理解障碍时，才有必要增加这种交互。
开始制作前，先确认这四件事
在为数字手册准备爆炸图之前，建议先明确：
- 用户任务： 读者需要识别、理解、装配、拆卸还是检查什么内容。
- 现有资产： 是否已有可用的 3D 模型、部件层级、图纸和经过确认的操作说明。
- 每个部件对应的信息： 选择部件后，应显示哪些名称、编号、细节、警告和辅助资料。
- 交互目标： 用户只需要查看爆炸状态，还是还需要选择部件、查看详细资料或跟随分步指导。
先做这些判断，可以避免交互功能超过实际文档需求。模型准备、细节程度和系统集成要求，都应该根据现有产品资料和目标使用场景确定，而不应套用一个适用于所有项目的固定标准。
把爆炸图放在真正能解释产品的位置
爆炸图在与产品信息流程相连接时，才能发挥更完整的作用：
产品目录 → 找到目标产品
完整 3D 装配体 → 理解整体结构
爆炸图 → 查看零部件关系
热点与标签 → 识别部件
部件详情 → 获取相关信息
分步指导 → 理解下一步操作
最终得到的不是一个只能旋转查看的模型，而是一种从产品整体结构进入具体任务信息的方式。
了解交互式 3D 产品说明书
